เครื่องตรวจสอบ AOI ออฟไลน์คุณภาพสูงของ XIESHUN มีฟังก์ชั่นการปรับความแม่นยำในการตรวจจับแบบไดนามิก ซึ่งอำนวยความสะดวกในการปรับแต่งความแม่นยำในการตรวจจับในพื้นที่ต่างๆ ในระหว่างกระบวนการตรวจจับ หลีกเลี่ยงผลกระทบต่อประสิทธิภาพการผลิต
ระบบตรวจสอบ AOI มีฟังก์ชันการเรียนรู้ระดับภูมิภาค ซึ่งสามารถเรียนรู้จากพื้นที่ท้องถิ่นในระหว่างกระบวนการตรวจจับ หลีกเลี่ยงปัญหาขยะที่เกิดจากคุณภาพการพิมพ์ที่ไม่เสถียรในพื้นที่ที่ไม่ใช่จุดสำคัญ
ระบบมีฟังก์ชั่นจัดเก็บและจำแนกข้อมูลที่ตรวจพบโดยอัตโนมัติ อำนวยความสะดวกในการสืบค้นประวัติและสถิติของข้อมูล
| น้ำหนักสุทธิ: | ประมาณ 2,500KGS |
| ขนาดโดยรวม: | 7000*1500*1700มม.(XS-650VI) 7000*1700*1700มม.(850VI) 7000*1950*1700มม.(XS-1100VI) |
| แหล่งจ่ายไฟ: | 17 กิโลวัตต์ |
| ปริมาณการใช้อากาศ: | 6 ป |
☞ ตรวจจับข้อบกพร่องต่างๆ อย่างครอบคลุม (งานพิมพ์หายไป จุดหมึก) ความแตกต่างของสี การพิมพ์ทับ การเบี่ยงเบนของไดคัท การเบี่ยงเบนของลายนูน ฯลฯ ของกล่องกระดาษระหว่างการติดกาว
☞ ระบบมีฟังก์ชันในการปรับความแม่นยำในการตรวจสอบแบบไดนามิก ซึ่งสะดวกสำหรับการปรับความแม่นยำในการตรวจสอบของพื้นที่ต่างๆ อย่างละเอียดในระหว่างกระบวนการตรวจสอบ เพื่อหลีกเลี่ยงผลกระทบต่อประสิทธิภาพการผลิต
☞ ระบบมีหน้าที่การเรียนรู้ระดับภูมิภาค ในระหว่างกระบวนการตรวจสอบ สามารถมุ่งเน้นไปที่พื้นที่ท้องถิ่นเพื่อการเรียนรู้เพื่อหลีกเลี่ยงปัญหาขยะที่เกิดจากคุณภาพการพิมพ์ที่ไม่เสถียรในพื้นที่ที่ไม่ใช่จุดสำคัญ
☞ ระบบมีฟังก์ชันจัดเก็บและจำแนกข้อมูลการตรวจสอบโดยอัตโนมัติ เพื่อการสืบค้นประวัติและสถิติที่สะดวก
ตัวชี้วัดประสิทธิภาพของอุปกรณ์
| โครงการ | ตัวบ่งชี้ |
| ความแม่นยำในการถ่ายภาพสถานีพิมพ์ปกติ: | 0.11 มม. × 0.125 มม |
| ความแม่นยำในการถ่ายภาพสถานีลายนูน: | 0.05 มม. × 0.125 มม |
| สถานีตรวจสอบรหัส: | สามารถตรวจจับบาร์โค้ดขั้นต่ำ 18 มม |
| ขนาดการตรวจจับสูงสุด: | 500มม. × 420มม |
| ขนาดการตรวจจับขั้นต่ำ: | 90 มม. × 90 มม |
| พื้นที่จุดขั้นต่ำ: | 0.08 มม.2 |
| ความแตกต่างของสี: | △จ ≧ 3 |
| ความเร็วในการตรวจจับ: | 220ม./นาที |
ฟังก์ชั่นอุปกรณ์
| โครงการ | การทำงาน |
| การตรวจจับข้อบกพร่อง | ไม่มีงานพิมพ์ จุดสกปรก ฯลฯ: พื้นที่การตรวจจับขั้นต่ำที่ด้านหน้า: ≧0.08 มม.2 ข้อบกพร่องของการเคลือบผิว น้ำมันออพติคัล ส่วนเว้าและนูน: พื้นที่ ≧2 มม.2 พื้นที่การตรวจจับข้อบกพร่องขั้นต่ำของการปั๊มร้อน: ≧0.08mm2 การตรวจจับการเบี่ยงเบนการพิมพ์ทับ: ≧0.1 มม การตรวจจับความเบี่ยงเบนของการตัดด้วยไดคัท: ≧0.1 มม ข้อบกพร่องของบาร์โค้ด: การอ่าน: รหัสข้อผิดพลาด รหัสที่ซ้ำกัน การตรวจจับตัวอักษร: คำผิด คำที่หายไป ตรงกับบาร์โค้ด การตรวจจับลักษณะที่ปรากฏ: คราบ, เส้นขาด, บาร์โค้ดบิดเบี้ยว, ข้อบกพร่องเส้นสีดำของบาร์โค้ด การตรวจจับความแตกต่างของสีในท้องถิ่น △E ≧ 3 Elab |
| การจำแนกข้อบกพร่อง | มาตรฐานการตรวจจับข้อบกพร่องได้รับการปรับเปลี่ยนอย่างราบรื่น สำหรับข้อบกพร่องแต่ละรายการ คุณสามารถตั้งค่ามาตรฐานการตรวจจับข้อบกพร่องได้โดยการลากแถบเลื่อนด้วยตนเอง |
| การสร้างแบบจำลองง่าย | เวลาในการจำลองการเปลี่ยนผลิตภัณฑ์หนึ่งรายการคือ 3-5 นาที ใช้โครงร่างการสร้างโมเดลของวิซาร์ดเพื่อแยกย่อยกระบวนการสร้างโมเดลทั้งหมดออกเป็นขั้นตอนต่างๆ ที่เชื่อมโยงถึงกัน เพื่อแนะนำผู้ปฏิบัติงานให้นำการดำเนินการสร้างโมเดลไปใช้ทีละขั้นตอน |
| จอแสดงผลข้อบกพร่อง | การแสดงภาพข้อบกพร่องของผลิตภัณฑ์ที่ได้รับการตรวจสอบ ตำแหน่งที่เกิดข้อบกพร่อง และข้อมูลขนาดข้อบกพร่องแบบเรียลไทม์ |
|
เครื่องป้อน เซอร์โวมอเตอร์อิสระขับเคลื่อนความเร็วฟีดแบบแปรผัน มอเตอร์สั่นสะเทือนแบบปรับได้ แผงด้านข้างสามารถปรับความกว้างของช่องว่างได้อย่างละเอียด |
|
การจัดตำแหน่ง ส่วนแยกอิสระที่มีส่วนรองรับส่วนล่างที่ไม่มีใครเทียบได้ซึ่งจะนำทางกล่องไปยังราวจับแบบขนานที่ช่วยให้จัดตำแหน่งที่ว่างเปล่าได้อย่างสมบูรณ์แบบ |
|
โมดูลการตรวจสอบออนไลน์ เวิร์กสเตชันคอมพิวเตอร์ประมวลผลภาพความเร็วสูง ระบบซอฟต์แวร์ตรวจสอบด้วยภาพ: ซอฟต์แวร์ตรวจสอบด้วยภาพเฉพาะทาง PrintingPlus (เวอร์ชัน V5.0) โมดูลซอฟต์แวร์การตรวจจับข้อบกพร่องทั่วไป (เวอร์ชัน V1.0) หน่วยสร้างภาพความเร็วสูง ประกอบด้วยเลนส์สายตานำเข้าจากญี่ปุ่นและตู้ตรวจสอบการพิมพ์เฉพาะของแคนาดา |
|
แผนกรวบรวมกล่องชำรุด • สายพานด้านบนและด้านล่างขับเคลื่อนด้วยระบบส่งกำลังของสายพาน multi-V เพื่อหลีกเลี่ยงรอยขีดข่วนระหว่างการขนส่ง • อุปกรณ์ดีดออกด้วยลมเพื่อลดรอยขีดข่วนบนกล่อง • ระบบรวบรวมเลนคู่เมื่อมีการร้องขอ |
|
ส่วนการจัดส่ง การเปลี่ยนแปลงความเร็วอัตโนมัติและแบบแมนนวลโดยประสานงานกับตาแมว วัสดุแปรรูป |

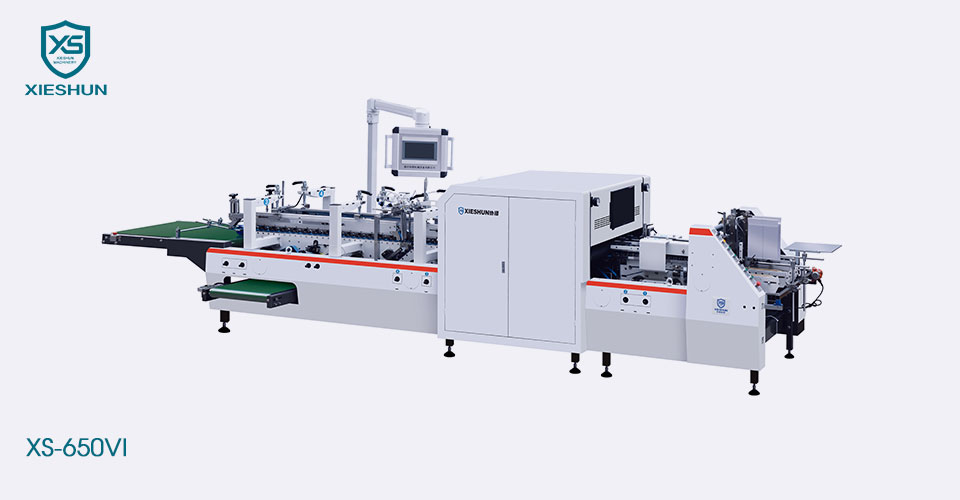

| แบบอย่าง | XS-650VI | |
|
A | 130-650มม |
| B | 100-600มม | |
| E | 60-320มม | |
|
A | 146-600มม |
| B | 100-600มม | |
| E | 60-320มม |
