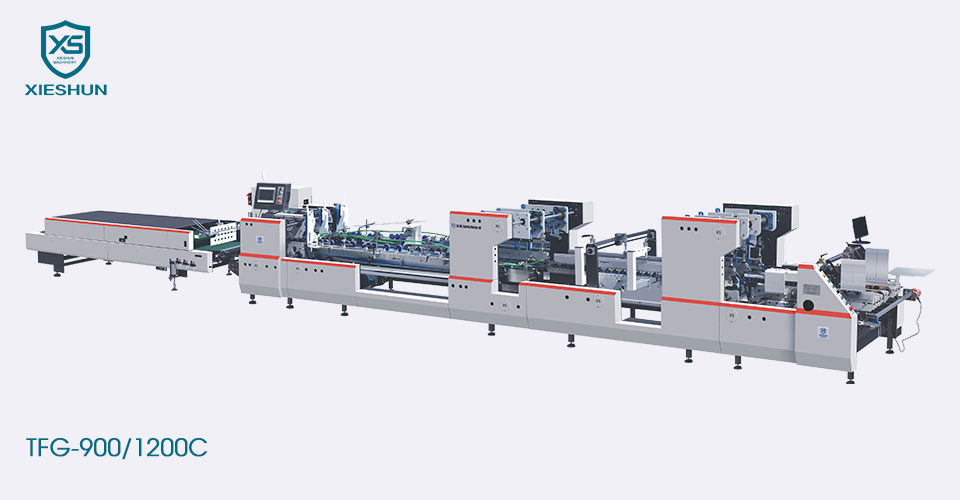

TFG-900/1200C 4/6 Corner High Speed Folder Gluer series เหมาะอย่างยิ่งสำหรับการทำงานกับกล่องขนาดกลางและใหญ่ในอุตสาหกรรมบรรจุภัณฑ์ที่มีน้ำหนักมาก การออกแบบประกอบด้วยส่วนรองรับด้านบนแบบขับเคลื่อน ทำให้การพับและปิดไมโครฟลุตและกล่องลูกฟูกล่วงหน้าเป็นไปอย่างแม่นยำ ฟังก์ชั่นเสริมในการยกด้านในแบบพับได้ การเปลี่ยนอุปกรณ์เสริมอย่างรวดเร็ว ติดตั้งง่ายพร้อมกับความเร็วในการผลิตที่เร็วขึ้น รับประกันผลผลิตและคุณภาพของงานที่สูง ตอบโจทย์ตลาดบรรจุภัณฑ์ที่เป็นที่ต้องการมากที่สุด
| แบบอย่าง | TFG-900 ซี | TFG-1200 ซี |
|---|---|---|
| วัสดุที่เหมาะสม | กระดาษแข็ง 200-800 กรัม/ตารางเมตร และกระดาษลูกฟูกฟลุต N/F&E | |
| ช่วงความเร็ว | 0-400ม./นาที | |
| ความเร็วอีกนิด | 30ม./นาที | |
| ความกว้างว่างสูงสุด | 900มม | 1200มม |
| ขนาด(L) | 15800มม | 15800มม |
| ขนาด (กว้าง * สูง) | 1400มม.×1900มม | 1850มม.×1900มม |
| น้ำหนักเครื่องกล | 9ต | 10T |
| กำลังเครื่องกล | 23.2kw | 23.2kw |
| อากาศอัด | 6บาร์ | |
| ความจุของเครื่องอัดอากาศ | 10 ตร.ม./ชม | |
| ความจุถังลม | 60ล | |
| แบบอย่าง |
|
TFG-900 ซี | TFG-1200 ซี |
|---|---|---|---|
|
A | 160-900มม | 170-1200มม |
| B | 100-900มม | 100-900มม | |
| E | 70-440มม | 70-560มม | |
|
A | 170-850มม | 170-1050มม |
| B | 170-900มม | 170-900มม | |
| E | 80-440มม | 80-560มม | |
|
A | 160-850มม | 160-1050มม |
| B | 160-800มม | 160-800มม | |
| H | 25-120มม | 25-120มม | |
|
A | 270-700มม | 330-1020มม |
| B | 160-450มม | 160-450มม | |
| H | 25-120มม | 25-120มม | |
|
A | 270-700มม | 330-1020มม |
| B | 160-800มม | 160-800มม | |
| H | 25-120มม | 25-120มม |
|
เครื่องป้อน ◆แผ่นกั้นด้านซ้ายและด้านขวายกได้ง่าย ◆สามารถปรับสายพานป้อนกระดาษของชุดป้อนกระดาษได้อย่างอิสระเพื่อให้การป้อนกระดาษราบรื่นและมั่นคง ◆เซอร์โวมอเตอร์ การควบคุมความเร็วอิสระเพื่อให้แน่ใจว่ามีระยะห่างของกระดาษสม่ำเสมอ ◆อุปกรณ์ดูดป้อนกระดาษ (อุปกรณ์เสริม) |
|
การจัดตำแหน่ง ◆กระดาษแข็งที่ส่งออกโดยแผนกป้อนกระดาษได้รับการแก้ไขและแนะนำโดยแผนกแก้ไขเพื่อให้กระดาษแข็งวิ่งเป็นเส้นตรง ◆ตัวขับแรงดันด้านบนของแผนกแก้ไขสามารถปรับขึ้นและลงเพื่อปรับให้เข้ากับความหนาของกระดาษแข็งที่แตกต่างกัน และรับประกันความมั่นคง |
|
ส่วนก่อนพับ ◆แผ่นสายพานส่วนบนซ้ายและขวาแบบแบ่งส่วนสามารถปรับได้ตามความต้องการของผลิตภัณฑ์ ซึ่งรวดเร็วและมีประสิทธิภาพ ◆สามารถพับกล่องล่วงหน้า 180 องศาในบรรทัดที่ 1 และพับล่วงหน้า 135 องศาของบรรทัดที่ 3 เพื่อเพิ่มประสิทธิภาพการขึ้นรูปขั้นสุดท้าย ◆ตัวพาด้านบนแบบขับเคลื่อนด้วยตนเอง พับได้อย่างแม่นยำสำหรับกล่องกระดาษลูกฟูก |
|
ล็อคด้านล่าง โครงสร้างสายพานลำเลียงสามกลุ่ม ฟังก์ชั่นแผ่นสายพานส่วนบนแบบแบ่งส่วน สามารถเอาชนะปัญหาในการผลิตผลิตภัณฑ์กล่องรูปทรงพิเศษได้อย่างมีประสิทธิภาพ แผ่นเข็มขัดตรงกลางด้านบนสามารถถอดออกได้และสามารถถอดประกอบและแก้ไขข้อบกพร่องได้ตามความต้องการของผลิตภัณฑ์ |
|
อุปกรณ์ 4 และ 6 มุม ◆ตะขอพับแบบอิเล็กทรอนิกส์ที่ขับเคลื่อนและควบคุมโดยเซอร์โวมอเตอร์อัจฉริยะได้รับการติดตั้งบนแกนเซอร์โวที่ควบคุมโดยอิสระสองตัวเพื่อนำทางการพับของแผ่นพับกล่องทั้งหมดอย่างแม่นยำ ◆สามารถผลิตกล่องสี่มุมและหกมุมและประเภทอื่น ๆ ◆อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรได้รับการตั้งค่าอย่างชาญฉลาด ใช้งานง่าย ใช้งานง่าย และเข้าใจง่าย
|
|
หน่วยติดกาวด้านล่าง ◆กระบอกกาวด้านล่างทางซ้ายและขวา มีการออกแบบล้อกาวและกระบอกกาวแยกกัน ความเร็วสูงโดยไม่ต้องใช้กาว ง่ายต่อการทำความสะอาดและบำรุงรักษา ◆ล้อกาวกว้าง 5 มม. และสามารถเปลี่ยนได้ตามผลิตภัณฑ์ |
|
ส่วนพับ ◆ โครงสร้างสายพานส่งกำลังแบบ 3 แผ่น ◆ ความเร็วสายพานพับด้านนอกด้านซ้ายและขวาสามารถปรับอย่างละเอียดแยกกันเพื่อให้มั่นใจในการขึ้นรูปที่แม่นยำ ◆ตัวพาด้านบนแบบขับเคลื่อนด้วยตนเอง พับได้อย่างแม่นยำสำหรับกล่องกระดาษลูกฟูก |
|
ส่วนการโอน ◆แยกมอเตอร์ด้วยการแปลงความถี่อิสระ ◆การปรับส่วนขยายสายพานด้านบนและด้านล่างทำได้ง่ายและใช้งานง่าย ◆ติดตั้งเครื่องนับเตะแบบอิเล็กทรอนิกส์ความเร็วสูง |
|
แผงควบคุม ◆ใช้หน้าจอขนาดใหญ่ 10 นิ้ว ใช้งานง่ายและใช้งานง่าย ◆มีหลายภาษา ◆ฟังก์ชันหน่วยความจำและรีโมทคอนโทรล (อุปกรณ์เสริม) |
|
สายพานลำเลียง ในโหมดอัตโนมัติ ระยะห่างของกล่องจะถูกตั้งค่า ความเร็วของสายพานและความเร็วของโฮสต์จะเชื่อมโยงกันตามสัดส่วน และสายพานจะเคลื่อนที่เมื่อโฟโตอิเล็กทริคตรวจพบกล่อง ◆ในโหมดแมนนวล สายพานจะเคลื่อนที่ด้วยความเร็วคงที่และไม่ได้รับผลกระทบจากความเร็วของโฮสต์ ◆ส่วนแรงดันใช้การอัดแบบนิวแมติก การควบคุมแรงดันมีความแม่นยำยิ่งขึ้น และรับประกันผลการยึดเกาะของผลิตภัณฑ์มากขึ้น |
